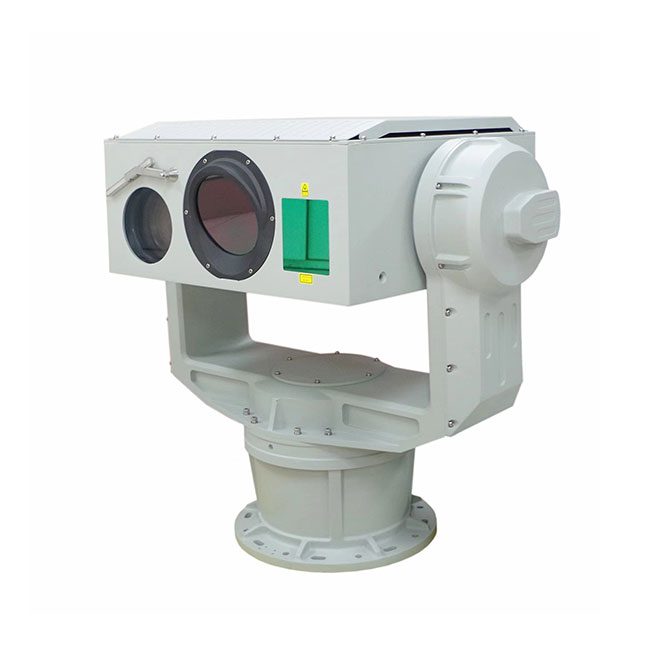

Dispositif d'identification et de suivi photoélectrique
FSTH-EOS01
Le dispositif d'identification et de suivi photoélectrique intègre des caméras à lumière visible haute définition, des caméras thermiques réfrigérées/non réfrigérées, des illuminateurs laser et divers modules de détection de spectre, ainsi qu'un suivi automatique, une analyse intelligente et un contrôle électronique de précision.Il présente une conception compacte et secrète, utilisée pour détecter, localiser, suivre et identifier les petites cibles de véhicules aériens sans pilote (UAV).Il peut également interagir avec les sous-systèmes de surveillance des communications et les sous-systèmes de détection radar, permettant la reconnaissance, la vérification et la collecte de preuves vidéo pour les petits drones aériens ou d'autres cibles basses, lentes et petites.
Conçu avec une qualité militaire, l'appareil est logé dans une coque en alliage d'aluminium ultra résistante avec une conception sphérique à faible traînée, ce qui le rend résistant aux vents violents et aux faibles vibrations.Il utilise une technologie double couche « trois épreuves » et une technologie de scellage à l'azote sous vide, atteignant un indice de protection IP66, garantissant efficacement le fonctionnement stable de l'appareil dans des conditions de terrain difficiles sur le long terme.
Fonction du système
1).Forte capacité de charge : il peut transporter des caméras à lumière visible à longue focale, des caméras thermiques à grande ouverture, des illuminateurs laser dynamiques et des modules de capteurs en option tels que des télémètres laser, une navigation de position et des boussoles numériques, permettant l'observation de cibles à longue distance.
2).Large spectre de détection : il peut intégrer une lumière visible haute définition, une imagerie thermique réfrigérée/non réfrigérée et des illuminateurs laser, offrant des avantages complémentaires sur plusieurs spectres.Combinant détection passive et active, il regroupe et fusionne les données provenant de plusieurs sources pour répondre aux exigences de surveillance de jour comme de nuit, par tous les temps.
3).Vitesse de rotation rapide : il a une vitesse de rotation allant jusqu'à 80 °/s et une accélération jusqu'à 100 °/s, permettant un démarrage rapide, un fonctionnement fluide et la capacité de capturer et de suivre des cibles en mouvement rapide.
4).Large plage de couverture : la plage de rotation azimutale est de 0° à 360° et la plage de rotation du pas est de -90° à +90°, permettant une couverture complète et toutes dimensions sans angles morts.
5).Haute précision de contrôle : il utilise des encodeurs d'angle précis en conjonction avec un système de servocommande en boucle fermée de haute précision, atteignant une précision de positionnement aussi fine que 0,02°.Ceci est associé à une unité de traitement d’image haute performance et à des mécanismes de contrôle de mise au point de haute précision pour une mise au point automatique précise.
6).Excellentes performances de suivi : il intègre plusieurs algorithmes avancés d'acquisition et de suivi de cibles dans le module de suivi automatique, pris en charge par un servocommande de haute précision pour garantir un suivi stable des cibles lors d'un vol rapide et de changements de direction.
7).Haut niveau d'intelligence : il prend en charge la détection d'intrusion, la détection de mouvement et d'autres comportements anormaux.Il prend également en charge la classification et la reconnaissance des cibles, ainsi que des fonctionnalités telles que les alertes de points chauds, la liaison radar, le positionnement par zoom 3D, améliorant considérablement l'automatisation, l'information et les capacités sans pilote du système.
8).Protections actives multiples : il comprend une forte protection de la source de chaleur, une surveillance de la température interne et un dégivrage industriel directionnel pour améliorer la fiabilité du système.
9).Forte adaptation environnementale : construit avec des matériaux en alliage d'aluminium à haute résistance et utilisant la technologie double couche « trois épreuves », il offre une protection IP66, le rendant résistant à la pluie, à la poussière, à la corrosion et aux interférences électromagnétiques, adapté à une utilisation à long terme. utilisation dans des environnements extérieurs difficiles.
Paramètre principal :
1).Portée efficace : Lumière visible ≥ 3 km ;Infrarouge ≥ 3 km
2).Détecteur infrarouge : plan focal infrarouge au tellurure de mercure et de cadmium refroidi (MCT)
3).Plage spectrale : 3,7 μm ~ 4,8 μm
4).Résolution : 640 × 512
5).NETD (Différence de température équivalente au bruit) : Mieux que 20 mK
6).Distance focale de l'objectif : objectif à zoom continu de 22 à 450 mm
7).Capteur infrarouge : CMOS 1/1,8 ' de qualité Starlight avec mode jour-nuit ICR
8).Résolution : 1920×1080
9).Distance focale : 12-860 mm, objectif zoom électrique haute définition
dix).Désembuage : prend en charge la réduction optique du brouillard et la réduction électronique du brouillard
11).Modes de suivi : suivi manuel, automatique, prend en charge la liaison radar
12).Fonctions de suivi : algorithmes de suivi multiples intégrés, prend en charge la détection multi-cibles, la capture automatique, la gestion des obstructions à court terme, etc.
13).Fenêtres : fenêtres doubles/triples, peuvent monter simultanément 2/3 capteurs de spectre différents
14).Plage horizontale : rotation continue N × 360 °, verrouillage mécanique après mise hors tension
15).Plage de pas : -90° à +90°, fonction de limite douce, programmable
16).Vitesse de rotation : horizontale 0,01° à 80°/s, pas 0,01° à 60°/s
17).Alimentation : 220 V CA
18).Consommation électrique totale : ≤ 500 W
19).Dimensions : ≤ 572 mm × 472 mm × 655 mm
20).Poids total : ≤ 90 kg
