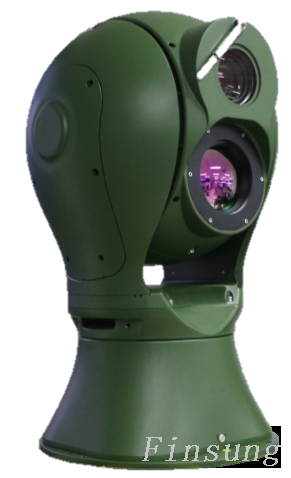

FSTH-UNEOS03
1 Présentation du produit
La tourelle opto-électronique FSTH-UNEOS03, développée indépendamment par la technologie Fanshuang, est conçue pour la sécurité à basse altitude dans des endroits clés tels que les bases militaires, les installations nucléaires et biochimiques, la défense des frontières, les centres de conférence, les immeubles de bureaux, les prisons et les aéroports. Il intègre des systèmes de détection et de suivi opto-électroniques, comprenant des caméras visibles haute définition et des modules d'imagerie thermique non refroidis sur plusieurs spectres. Grâce à des modules intelligents de détection et de suivi de cibles, il détecte, suit, identifie et alerte efficacement les drones civils à voilure tournante et fixe de petite et moyenne taille.
La tourelle opto-électronique peut fonctionner indépendamment ou en conjonction avec un équipement radar, des dispositifs de détection de spectre passif et un équipement d'interférence radio pour former un système de défense automatique de drone. Il assure la sécurité des emplacements clés à basse altitude, de jour comme de nuit, quelles que soient les conditions météorologiques.
Ce produit adopte une conception sphérique, résistante aux vents forts, avec une faible gigue et une imagerie stable et claire. La conception divisée supérieure et inférieure permet un emballage et un transport indépendants, dispersant le poids et améliorant la transportabilité sur des terrains complexes. La conception modulaire permet une configuration flexible des canaux de détection et des paramètres optiques en fonction des besoins du client, répondant ainsi aux exigences de détection, d'identification et de reconnaissance dans diverses conditions météorologiques, notamment l'obscurité, le brouillard, la pluie et la neige.
Utilisant des processus intégrés de moulage sous pression et de moulage, la tourelle présente une forte rigidité structurelle, un poids léger, d'excellentes propriétés d'étanchéité et une protection remplie d'azote. L'ensemble de l'unité atteint un indice de protection IP67, garantissant un fonctionnement fiable dans des environnements extérieurs difficiles sur des périodes prolongées.
2 Caractéristiques du produit
Forte capacité de charge : capable d'accueillir des caméras à lumière visible à fort grossissement et des imageurs thermiques à grande ouverture pour réaliser une observation de cibles à longue portée.
Large spectre de détection : intègre la lumière visible haute définition et l’imagerie thermique à ondes longues. Les avantages complémentaires de la détection double bande, de la détection active et passive combinée et de la convergence du traitement de fusion de données multi-sources permettent de détecter les cibles dans des conditions quotidiennes et par tous les temps, garantissant ainsi des besoins de surveillance complets.
Vitesse d'exécution rapide : vitesse de rotation jusqu'à 80°/s et accélération jusqu'à 1 20°/ s² , permettant une capture et un suivi rapides des cibles en mouvement avec des opérations de démarrage et d'arrêt rapides.
Large couverture : plage de rotation horizontale de 0° à 360° et plage de rotation verticale de -90° à +90°, permettant une couverture complète sans angles morts.
Précision de contrôle élevée : utilise des codeurs d'angle de précision combinés à des systèmes de servocommande en boucle fermée de haute précision, permettant d'obtenir une précision de positionnement allant jusqu'à 0,0 2°. Équipé d'une unité de traitement d'image haute performance et d'un mécanisme de contrôle de mise au point de haute précision, permettant une mise au point automatique précise.
Performances de suivi supérieures : intègre divers algorithmes avancés de capture et de suivi de cibles conçus avec un module de suivi automatique, complété par un servocommande de haute précision, garantissant un suivi stable avec une précision de suivi de ± 0,5 mrad pendant les processus de vol rapide et de changement de direction.
Haut degré d'intelligence : avec un logiciel de gestion back-end auto-développé, met en œuvre sans effort des fonctions telles que les alarmes de points chauds, les alarmes d'intrusion de zone, les alarmes de franchissement de frontière, le suivi de cibles, l'identification de petites cibles à longue portée, la liaison radar, l'assemblage panoramique et le positionnement du zoom 3D, améliorant considérablement le niveau sans pilote, automatique et informatisé du système.
Protections redondantes multiples : la surveillance de la température interne et les dégivreurs industriels directionnels améliorent la fiabilité du système.
Forte adaptabilité environnementale : la chambre à bille scellée remplie d'azote atteint un indice de protection IP67, des revêtements haute performance résistant à la corrosion sur la coque extérieure et une sélection de connecteurs hautement résistants à la corrosion, garantissant un fonctionnement stable à long terme du produit dans des environnements extérieurs difficiles.
3 Paramètre principal
Article | FSTH-UNEOS03 |
Distance de fonctionnement | Visible≥3000m ，Identification≥3000m 。Thermique≥1500m ，Identification≥500m。 |
Image thermique | 1. Détecteur : détecteur à réseau focal de VOx (oxyde de vanadium) non refroidi de 6e génération 2. Longueur d'onde : 8 à 14 μm 3. NETD (différence de température équivalente au bruit) : 40 mK (@25 ℃ F1.0) 4. Objectif : 31 à 155 mm 5. Contrôle de l'objectif : zoom électrique ; mise au point manuelle/automatique, algorithme de mise au point active adaptative 3A, prend en charge plusieurs modes de déclenchement, précis et rapide ; Mode 3CAM avec structure optique AS+DOE, transmission infrarouge élevée, pas de défocalisation ni de petite déviation d'axe pendant le zoom 6. Amélioration de l'image : technologie d'amélioration de l'image numérique SDE (Spatial Detail Enhancement), améliore les détails de l'image, prend en charge le réglage d'amélioration de l'image thermique à 255 niveaux. 7. Polarité pseudo-couleur : 16 modes d'image pseudo-couleur, y compris la polarité noir chaud/blanc chaud 8. Paramètres d'image : réglage automatique du gain AGC (Automatic Gain Control), luminosité, réglage du contraste 9. Zoom numérique : zoom continu de 1,0 à 8,0 × (taille de pas de 0,1), prend en charge le zoom à relais optique-électronique, prend en charge la vue globale à œil d'aigle 10. Échelle de mesure de distance : prend en charge l’échelle de mesure de distance 11. Mauvaise correction des pixels : prend en charge la fonction de correction des mauvais pixels. 12. Correction d'image : prend en charge la correction manuelle, la correction d'arrière-plan, l'intervalle de correction automatique, les paramètres de correction Gamma réglables. 13. Forte protection contre la lumière : prend en charge la résistance aux dommages causés par le soleil. 14. Réseau de détecteurs : 640 × 512 15. Champ de vision : 20°×15° à 4°×3° |
Lumière visible | 1. Type de capteur : CMOS rétroéclairé de qualité starlight à très faible éclairage 2. Éclairage minimum : Couleur : 0,0005 Lux ; Noir et blanc : 0,0001 Lux ; 0 Lux (IR activé) 3. Objectif : 12,5 à 775 mm, zoom électrique haute définition mégapixels ; mise au point manuelle/automatique, algorithme de mise au point active adaptative 3A 4. Traitement d'image : prend en charge la balance des blancs, l'obturateur électronique, l'accumulation d'images, la compensation du rétroéclairage, une forte suppression de la lumière, la réduction du bruit numérique 2D/3D, la stabilisation électronique de l'image, une large plage dynamique. 5. Transmission de type jour/nuit : fenêtre spectrale large de lumière visible de 0,4 à 0,75 um et fenêtre optique à double passage indépendante de fenêtre spectrale proche infrarouge de 0,8 à 0,95 um, améliorant le rapport signal/bruit de la lumière d'imagerie et de la lumière parasite 6. Prend en charge la pénétration du brouillard électronique et optique 7. Analyse intelligente : prend en charge la détection d'intrusion, la détection de passage à niveau, la détection de zone d'entrée/sortie, la détection de mouvement, la détection de flânerie |
'Audio et visuel' | 1. Résolution thermique : prend en charge 1920 × 1080, 1280 × 1024, 1280 × 960, 1024 × 768, 1280 × 720, 704 × 576, 640 × 512, 640 × 480, 400 × 300, 384 × 288. 2. Résolution de la lumière visible : 1920 × 1080, 1280 × 1024, 1280 × 960, 1024 × 768, 1280 × 720, 704 × 576. 3. Encodage vidéo : H.265/H.264/MJPEG, prend en charge plusieurs flux. 4. Débit vidéo : 32 Kbps à 16 Mbps. 5. Encodage audio : G.711A/ G.711U/G726. 6. Retournement de l'image : horizontal, vertical, diagonal. 7. Paramètres OSD : prend en charge le nom du canal, l'heure ; l'image thermique prend en charge les paramètres d'affichage OSD pour la direction panoramique/inclinaison, l'angle du champ de vision et la mise au point ; prend en charge le réglage du nom de position prédéfinie. |
Fonction améliorée | 1. Forte protection contre la lumière : pris en charge, avec fonction pare-soleil pour éviter les coups de soleil. 2. Étalonnage de la température : la conception non thermique garantit une clarté d’image non affectée par la température. 3. Modes scène : prend en charge plusieurs configurations de scène pour s'adapter à différentes applications environnementales. 4. Réglage automatique de la mise au point : prend en charge le réglage à distance des paramètres de précision de la mise au point automatique pour s'adapter à différentes scènes. 5. Patrouilles de jour/nuit : Patrouilles de jour et de nuit avec différents groupes prédéfinis ; patrouilles 1-40 pendant la journée, 41-80 la nuit. Bascule automatiquement entre le jour et la nuit en fonction de la sensibilité à la lumière pour s'adapter aux différentes scènes spatio-temporelles. 6. Servo d'objectif : prend en charge les positions prédéfinies de l'objectif, le retour de distance focale et les fonctions de positionnement de la distance focale. 7. Mémoire de mise hors tension : prend en charge la récupération des positions avant la mise hors tension, l'état des points prédéfinis, l'état de patrouille et l'état de balayage de ligne. 8. Gestion complète : la fonction d'enregistrement de l'indice de santé prend en charge le temps de travail, le nombre d'obturateurs, la température de fonctionnement, les températures extrêmes, etc. 9. Maintenance à distance : Caractéristiques requête de panne, autodiagnostic, fonctions de redémarrage à distance ; mise à niveau en ligne et mise à niveau à distance. 10. Fichiers de configuration : prend en charge l'importation et l'exportation de fichiers de configuration. |
Servomoteur tournant | 1. Structure : forme libre sphérique et multidimensionnelle, faible résistance au vent, forte capacité anti-vibration, capable de résister à des vents jusqu'à la force 12. 2. Conception à deux axes et à deux cadres avec configuration divisée supérieure et inférieure pour un emballage indépendant et un assemblage rapide. 3. Fenêtres : Double/triple fenêtre, capable d'accueillir simultanément 2/3 types de capteurs à bande, avec essuie-glace intégré. 4. Plage horizontale : rotation continue N×360°, avec verrouillage mécanique après mise hors tension. 5. Plage verticale : -90° à +90°, avec fonction de limite douce, programmable. 6. Vitesse de rotation : horizontale 0,01° à 80°/s, verticale 0,01° à 60°/s. 7. Accélération : Horizontale 100°/ s² , verticale 100°/ s². 8. Adaptation de la vitesse : fonction de détection intelligente de vitesse variable, prend en charge la vitesse adaptative pour la distance focale de l'objectif. 9. Mode d'entraînement : entraînement direct avec moteur synchrone à aimant permanent aux terres rares à couple élevé, capacité de démarrage/arrêt rapide. 10. Précision de positionnement : meilleure que 0,02°. 11. Temps de positionnement : Moins de 4 secondes. 12. Réglage du point zéro : prend en charge le réglage des points zéro horizontaux et verticaux. 13. Patrouille de position prédéfinie : 256 préréglages, prend en charge les itinéraires de patrouille. 14. Surveillance : position prédéfinie/balayage de croisière. 15. Protection du moteur : Protection du bloc rotatif pour une fiabilité élevée. |
Interfaces électriques | 1. (Interface réseau) : 1 x RJ45, 10/100 Base-T adaptatif. 2. (Protocoles réseau) : prend en charge les protocoles réseau HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP ; prend en charge les protocoles ONVIF et GB28181. 3. (Développement secondaire) : Fournit un SDK gratuit pour un développement secondaire facile et pratique. 4. (interface physique) : prise d'aviation étanche en alliage. |
Consommation d'énergie | 1. Alimentation : équipé d'un adaptateur d'alimentation d'entrée à large plage, AC 90 V à 305 V se convertit en DC 48 V. 2. Consommation d'énergie : consommation d'énergie maximale du plateau tournant ≤ 500 W, consommation d'énergie stable ≤ 150 W. |
Spécifications environnementales | 1. Température de fonctionnement : -40°C à +60°C 2. Température de stockage : -45°C à +70°C 3. Humidité : < 90 % HR 4. Protection contre la foudre : protection contre les surtensions intégrée aux circuits d'interface, 6 000 V 5. Résistance au brouillard salin : pH 6,5 à 7,2, pulvérisation continue pendant 96 heures, aucun changement de surface 6. Degré de protection : unité entière IP66 (IP67 pour l'étanchéité de la chambre à billes) |
Dimensions & Poids | Dimension : Ф480mm×H825mm Poids : ≤85kg |

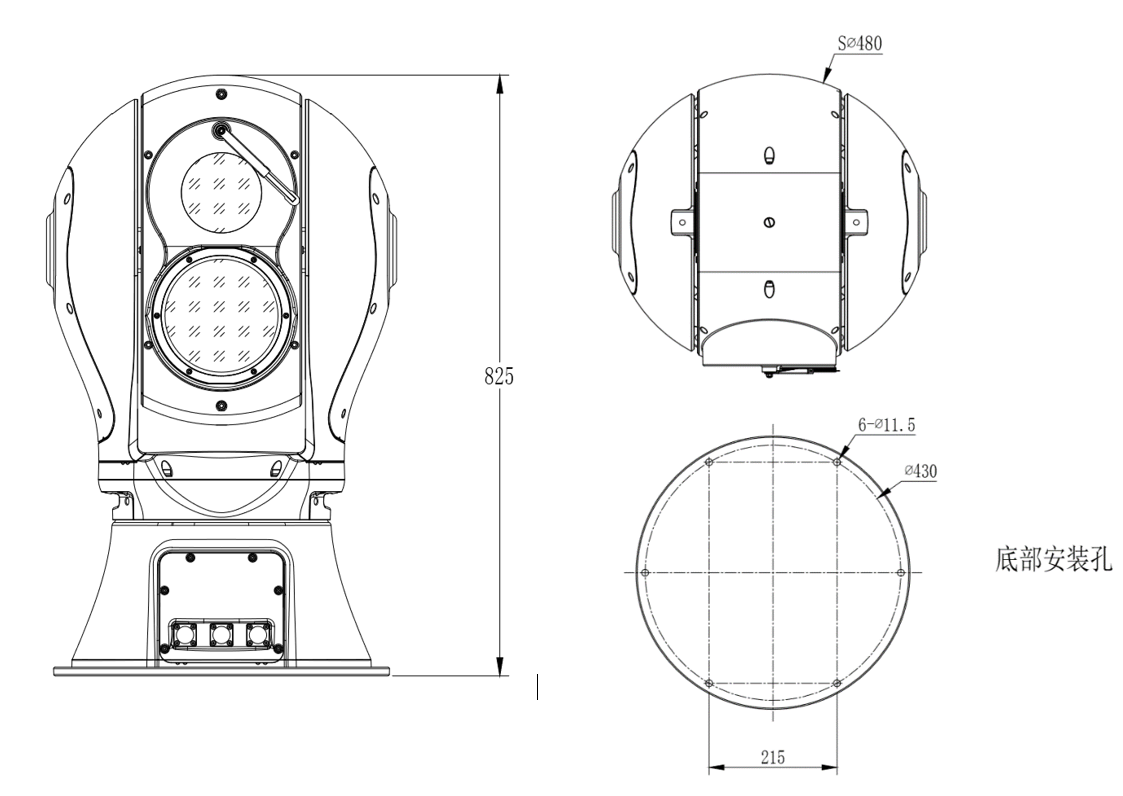

4 Dimension
5. Cas de candidature
Principalement utilisé pour la sécurité et la défense à basse altitude dans des endroits clés tels que les bases militaires, les aéroports, les prisons, les industries nucléaires et chimiques, la défense des frontières et des côtes, les centres de conférence, les immeubles de bureaux, les champs de pétrole et les dépôts pétroliers.
Ces dernières années, les applications typiques dans les aéroports militaires et civils comprennent :
Contrer les systèmes aériens sans pilote (CUAS) :
2019 : Aéroport international de Chengdu Shuangliu, sécurité du défilé de la fête nationale
2020 : Aéroport international de Hong Kong, Aéroport international de Pékin Daxing
2021 : CUAS de défense aérienne civile à Hefei, sécurité anti-UAS pour le 100e anniversaire du PCC
2022 : Support de sécurité CUAS à basse altitude pour une unité de Pékin, opérations anti-UAS à Hong Kong BD
2023 : opérations CUAS et anti-UAS montées sur véhicule de l'Azerbaïdjan en Australie BD
reconnaissance et suivi de la lumière visible et de l'imagerie thermique
Suivi de reconnaissance multi-rotor, à voilure fixe, affichage d'ensemble
reconnaissance d'arrière-plan complexe, suivi
identification des oiseaux, suivi
Projet anti-drone aéroportuaire
Projet anti-UAV de surveillance à point fixe
Système anti-drone monté sur véhicule
Le projet anti-drone dans un aéroport militaire
Détection et suivi de drones d'arpentage et de cartographie
Plateforme de gestion
