FSTH-CCZ40
1. Présentation du produit

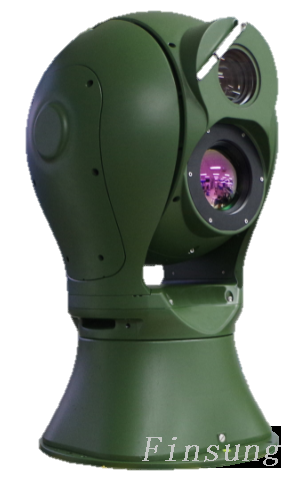

La caméra FSTH-CCZ40, une tourelle électro-optique bi-bande refroidie, est un système de détection électro-optique longue distance développé et conçu indépendamment par Fanshuang Technology . Il intègre des caméras à lumière visible haute définition, des imageurs thermiques non refroidis et d'autres modules de détection multispectraux, réalisant ainsi des fonctions telles que la découverte, la localisation, le suivi, l'identification et le traçage de cibles dans toutes les conditions météorologiques et à tout moment. Il peut être largement utilisé dans des domaines et des cibles clés tels que la défense des frontières, les bases militaires, les aéroports, les ports et les installations nucléaires et biochimiques pour une sécurité globale.
Ce produit adopte une conception sphérique, résistante aux vents forts, aux faibles vibrations, à une imagerie stable et claire. La conception structurelle supérieure et inférieure de type divisé permet un emballage et un transport indépendants, dispersant le poids de l'ensemble de la machine, améliorant considérablement la transportabilité du produit dans des environnements de terrain complexes. La conception modulaire permet une configuration flexible des canaux de détection et des configurations optiques en fonction des exigences du client, répondant ainsi aux besoins de détection, d'identification et de reconnaissance dans diverses conditions météorologiques telles que l'obscurité, le brouillard, la pluie et la neige. Utilisant une technologie intégrée de moulage sous pression et de traitement, la structure est rigide, légère et bien scellée. La chambre à bille remplie d'azote atteint un niveau de protection IP67, garantissant un fonctionnement fiable dans des environnements extérieurs difficiles pendant de longues périodes.
2. Caractéristiques du produit
- Forte capacité de charge : capable d'accueillir des caméras à lumière visible à fort grossissement et des imageurs thermiques à grande ouverture pour réaliser une observation de cibles à longue portée.
- Large spectre de détection : intègre la lumière visible haute définition et l'imagerie thermique à ondes longues. Les avantages complémentaires de la détection double bande, de la détection active et passive combinée et de la convergence du traitement de fusion de données multi-sources permettent de détecter les cibles dans des conditions quotidiennes et par tous les temps, garantissant ainsi des besoins de surveillance complets.
- Vitesse d'exécution rapide : vitesse de rotation jusqu'à 80°/s et accélération jusqu'à 100°/s², permettant une capture et un suivi rapides des cibles en mouvement avec des opérations de démarrage et d'arrêt rapides.
- Large couverture : plage de rotation horizontale de 0° à 360° et plage de rotation verticale de -90° à +90°, permettant une couverture complète sans angles morts.
- Haute précision de contrôle : utilise des codeurs angulaires de précision combinés à des systèmes de servocommande en boucle fermée de haute précision, permettant d'obtenir une précision de positionnement allant jusqu'à 0,02°. Équipé d'une unité de traitement d'image haute performance et d'un mécanisme de contrôle de mise au point de haute précision, permettant une mise au point automatique précise.
- Performances de suivi supérieures : intègre divers algorithmes avancés de capture et de suivi de cibles conçus avec un module de suivi automatique, complété par un servocommande de haute précision, garantissant un suivi stable avec une précision de suivi de ± 0,5 mrad pendant les processus de vol rapide et de changement de direction.
- Haut degré d'intelligence : avec un logiciel de gestion back-end auto-développé, met en œuvre sans effort des fonctions telles que les alarmes de points chauds, les alarmes d'intrusion de zone, les alarmes de franchissement de frontière, le suivi de cible, l'identification de petites cibles à longue portée, la liaison radar, l'assemblage panoramique et le positionnement du zoom 3D, améliorant considérablement le niveau sans pilote, automatique et informatisé du système.
- Plusieurs protections redondantes : la surveillance de la température interne et les dégivreurs industriels directionnels améliorent la fiabilité du système.
- Forte adaptabilité environnementale : la chambre à bille scellée remplie d'azote atteint un indice de protection IP67, des revêtements haute performance résistant à la corrosion sur la coque extérieure et une sélection de connecteurs hautement résistants à la corrosion, garantissant un fonctionnement stable à long terme du produit dans des environnements extérieurs difficiles.
Article | FSTH-CCZ40 |
Distance de travail | Pour cible de drone de 0,3 m x 0,3 m ， distance de suivi visible ≥ 04 00 m , distance d'identification ≥ 3000 m ，distance de suivi thermique ≥ 3000 m ，distance d'identification ≥ 1500 m |
Thermique | 1. Détecteur : Détecteur MCT à réseau de plan focal refroidi (FPA) 2. Longueur onde : 3,7 d' 4.8～ μm 3. NETD (différence de température équivalente au bruit) : 20 mK 4. Objectif : 22 ～ 450 mm 5. Contrôle de l'objectif : zoom électrique ; mise au point manuelle/automatique, algorithme de mise au point active adaptative 3A, prend en charge plusieurs modes de déclenchement, précis et rapide ; Mode 3CAM avec structure optique AS+DOE, transmission infrarouge élevée, pas de défocalisation ni de déviation d'axe pendant le zoom 6. Polarité pseudo-couleur : 16 images pseudo-couleur, deux polarités : noir thermique/blanc chaud 7. Paramètres d'image : contrôle automatique du gain AGC, luminosité, réglage du contraste 8. Protection contre l'éblouissement : prend en charge la résistance au soleil 9. Réseau de détecteurs : 640 × 512 |
Visible | 1. Type de capteur : CMOS rétroéclairé à très faible niveau de lumière 2. Éclairage minimum : couleur : 0,0005 lux ; Noir et blanc : 0,0001 Lux ; 0Lux (FER) 3. Objectif : 11 ～ 860 mm, million de zoom électrique haute définition ; mise au point manuelle/automatique, algorithme de mise au point active adaptative 3A 4. Traitement d'image : prend en charge la balance des blancs, l'obturateur électronique, l'accumulation d'images, la compensation du rétroéclairage, la suppression de l'éblouissement, la réduction du bruit numérique 2D/3D, la stabilisation électronique de l'image, une large plage dynamique. 5. Résolution d'image : 1080P (1920x1080) 6. Prend en charge la pénétration électronique du brouillard, la pénétration optique du brouillard 7. Analyse intelligente: prend en charge la détection d'intrusion, la détection de lignes croisées, la détection de zone d'entrée/sortie, la détection de mouvement, la détection persistante |
Platine tournante servo | 1. Structure: conception de surface sphérique et multidimensionnelle de forme libre, faible résistance au vent, forte anti-secousse, résiste jusqu'à 12 vents forts 2. Conception à deux cadres à deux axes, conception divisée supérieure et inférieure, peut être emballée indépendamment pour le transport, assemblage rapide 3. Fenêtres : fenêtres doubles/triples, peuvent transporter simultanément 2/3 types de bandes de capteurs, avec essuie-glaces intégrés 4. Plage horizontale : rotation continue N×360°, verrouillée mécaniquement après une panne de courant 5. Plage de pas : -90 ° ~ +90 ° , avec fonction de limite douce, programmable 6. Vitesse de rotation : horizontale 0,01 ° ~ 80° /s, pas 0,01 ° ~ 60° /s 7. Accélération : horizontale 100°/s2, pas 100°/s2 8. Adaptation de la vitesse: fonction de vitesse variable de détection intelligente, prend en charge la fonction adaptative de vitesse de distance focale de l'objectif 9. Mode d'entraînement : utilise un entraînement direct de moteur synchrone à aimant permanent à terres rares à couple élevé, démarrage/arrêt rapide 10. Précision de positionnement : meilleure que 0,02° 11. Temps de positionnement : moins de 4 s 12. Réglage du point zéro : prend en charge le réglage du point zéro horizontal et de pas 13. Croisière prédéfinie : 256, prend en charge l'itinéraire de croisière 14. Montre : balayage de préréglage/de croisière 15. Protection du moteur : protection contre le décrochage de la table rotative, haute fiabilité |
Interfaces électriques | 1. Interface réseau : 1 x RJ45, 10/100 Base-T adaptatif 2. Protocoles réseau : prend en charge les protocoles réseau HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, DHCP ; prend en charge les protocoles ONVIF et GB28181 3. Développement secondaire : fournit un SDK gratuit, facile à utiliser ou pratique pour le développement secondaire 4. Interface physique: prise d'aviation étanche en alliage |
Consommation électrique | 1. Alimentation : équipé d'un adaptateur d'alimentation d'entrée ultra-large, AC90V à 305V converti en DC48V 2. Consommation d'énergie : consommation d'énergie maximale du plateau tournant ≤ 500 W, consommation d'énergie stable ≤ 150 W. |
Adaptabilité environnementale | 1. Température de fonctionnement : -40°C à +60°C 2. Température de stockage : -45°C à +70°C 3. Humidité : <90 % HR 4. Protection contre la foudre : les circuits d'interface ont une protection intégrée contre les surtensions, résistent jusqu'à 6 000 V. 5. Résistance au brouillard salin : aucun changement observé après une pulvérisation continue pendant 96 heures à pH 6,5-7,2. 6. Niveau de protection : l'étanchéité à l'air de la chambre sphérique est conforme à la norme IP67 |
Taille et poids | Taille : Ф480mm×H825mm Poids : ≤85kg |
4. Diagramme des tailles
5. Cas de candidature
Principalement utilisé pour la sécurité et la défense à basse altitude dans des endroits clés tels que les bases militaires, les aéroports, les prisons, les industries nucléaires et chimiques, la défense des frontières et des côtes, les centres de conférence, les immeubles de bureaux, les champs de pétrole et les dépôts pétroliers.
Ces dernières années, les applications typiques dans les aéroports militaires et civils comprennent :
Contrer les systèmes aériens sans pilote (CUAS) :
2019 : Aéroport international de Chengdu Shuangliu, sécurité du défilé de la fête nationale
2020 : Aéroport international de Hong Kong, Aéroport international de Pékin Daxing
2021 : CUAS de défense aérienne civile à Hefei, sécurité anti-UAS pour le 100e anniversaire du PCC
2022 : Support de sécurité CUAS à basse altitude pour une unité de Pékin, opérations anti-UAS à Hong Kong BD
2023 : opérations CUAS et anti-UAS montées sur véhicule de l'Azerbaïdjan en Australie BD
reconnaissance et suivi de la lumière visible et de l'imagerie thermique
Suivi de reconnaissance multi-rotor, à voilure fixe, affichage d'ensemble
reconnaissance d'arrière-plan complexe, suivi
identification des oiseaux, suivi
Projet anti-drone aéroportuaire
Projet anti-UAV de surveillance à point fixe
Système anti-drone monté sur véhicule
Le projet anti-drone dans un aéroport militaire
Détection et suivi de drones d'arpentage et de cartographie
Plateforme de gestion
