FSTH-UNEOS01
1 Présentation de la fabrication

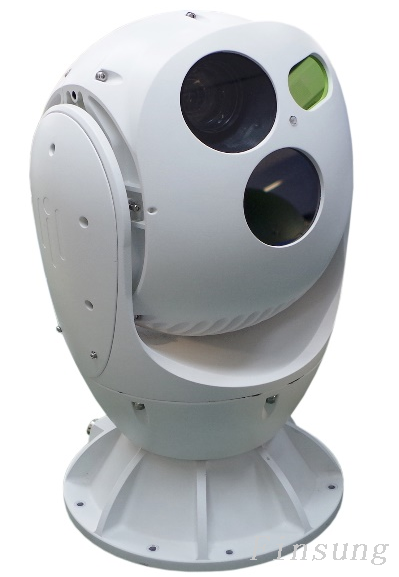

La platine vinyle électro-optique modèle FSTH-UNEOS01 est développée indépendamment par Fanshuang Technology . Il s'agit d'un système complet de détection et de suivi électro-optique spécialement conçu pour la sécurité à basse altitude dans des endroits clés tels que les bases militaires, les installations nucléaires et biochimiques, les défenses frontalières et côtières, les centres de conférence, les immeubles de bureaux, les prisons et les aéroports. Le système intègre des modules de détection multispectraux, notamment des caméras à lumière visible haute définition, des dispositifs d'imagerie thermique refroidis/non refroidis et des illuminateurs laser. Ceux-ci sont combinés à des modules intelligents de détection et de suivi de cibles pour détecter, suivre, identifier et fournir une alerte précoce de manière efficace contre les drones à voilure tournante et fixe de petite et moyenne taille.
La plaque tournante électro-optique peut être utilisée indépendamment ou intégrée à un équipement radar, à des dispositifs de détection de spectre passif et à un équipement d'interférence radio pour former un système de défense automatique de drone. Il assure la sécurité à basse altitude des zones critiques, fonctionnant efficacement de jour comme de nuit, dans toutes les conditions météorologiques.
l Vitesse de rotation rapide : le système présente une vitesse de rotation allant jusqu'à 80° par seconde et une accélération allant jusqu'à 100° par seconde au carré. Il permet un démarrage et un arrêt rapides et un fonctionnement fluide, facilitant la capture et le suivi de cibles se déplaçant rapidement.
l Large couverture : avec une plage de rotation en azimut de 0° à 360° et une plage de rotation en élévation de -35° à +90°, le système offre une détection transparente et une couverture complète sans aucun angle mort.
l Haute précision de contrôle : équipé d'un encodeur d'angle précis et d'un système de servocommande en boucle fermée de haute précision, la précision de positionnement est meilleure que 0,02°. L'unité de traitement d'image haute performance associée à un mécanisme de contrôle de mise au point de haute précision garantit une mise au point automatique précise.
l Performance de suivi supérieure : le système utilise divers algorithmes avancés d'acquisition et de suivi de cibles dans son module de suivi automatique, complétés par un servocommande de haute précision, garantissant un suivi stable des cibles même lors de mouvements et de changements de direction rapides.
l Haut niveau d'intelligence : il prend en charge des fonctions telles que la détection d'intrusion de cible, la détection de mouvement et la détection de comportement anormal, et offre une classification et une reconnaissance de cible, des alertes de points chauds, une liaison radar et un positionnement par zoom 3D. Ces fonctionnalités améliorent considérablement les niveaux d'automatisation, d'intelligence et d'informatisation du système.
l Forte adaptabilité environnementale : fabriqué à partir d'un alliage d'aluminium à haute résistance et doté d'une technologie de protection double couche pour les composants internes et externes, le système offre une protection IP66 contre la pluie, la poussière, la corrosion et les interférences électromagnétiques, ce qui le rend adapté à une utilisation à long terme dans des environnements extérieurs difficiles.
Article | FSTH-UNEOS01 | |
Lumière visible | Capteur | Capteur CMOS 1/2,8″ |
Résolution | 1920 × 1080 | |
Éclairage | Couleur : 0,02 Lux @ (F1.2, AGC ON), Noir et blanc : 0,002 Lux @ (F1.2, AGC ON) | |
Lentille | Objectif haute définition 8 mm-320 mm, zoom motorisé, mise au point manuelle/automatique | |
Format vidéo | LVDS/H.264/H.265 | |
Amélioration de l'image | Prend en charge une large plage dynamique, une forte suppression de la lumière, la stabilisation électronique de l'image, la réduction du bruit numérique, la balance des blancs automatique, etc. | |
Désembuage | Prend en charge le double désembuage optique/électronique | |
Thermique | Plage de fonctionnement | Pour ，une distance de détection de Traget de 0,3 m x 0,3 m ≥ 1 000 m ，, distance de suivi ≥ 500 m, ，distance d'identification ≥ 150 m |
Détecteur | Réseau de plans focaux non refroidis à l'oxyde de vanadium (VOx) | |
Résolution | 640×512 | |
Bande de détection | Infrarouge à ondes longues de 8 μm à 14 μm | |
Lentille | Zoom continu 25 mm ~ 75 mm | |
NETD | ≤30mk ( @25 ℃ F1.0 ) | |
Format vidéo | LVDS/H.264/H.265 | |
Contrôle de l'objectif | Zoom motorisé, mise au point manuelle/automatique | |
Étalonnage | Calibrage automatique/manuel/en arrière-plan | |
Polarité pseudo-couleur | Noir chaud/blanc chaud et 16 palettes de pseudo-couleurs | |
Ajustement de l'image | Prend en charge la luminosité, le contraste, la correction gamma et d'autres réglages de paramètres | |
Zoom numérique | Zoom numérique 1 × – 8 ×, prend en charge l'affichage synchrone global | |
Alerte de point d'accès | Soutien | |
Forte protection contre la source de chaleur | Soutien | |
Gestion de la santé du système | Prend en charge l'enregistrement et la requête de l'indice de santé de base ; Température du détecteur, température ambiante, température limite, durée de fonctionnement cumulée, nombre de mises sous/hors tension, nombre d'obturateurs | |
Éclairage laser | Pouvoir | 5W |
Longueur d'onde | 808 nm ± 5 nm | |
Lentille Laser | Objectif laser f30-Ф30 | |
Homogénéisation du faisceau | Technologie de super-homogénéisation du groupe de lentilles haute définition GHT-II, uniformité du faisceau meilleure que 92 % | |
Asservissement | Technologie de contrôle d'angle d'éclairage pas à pas numérique DSS, prend en charge le contrôle automatique de correspondance du champ de vision de la lumière visible | |
Contrôle de l'éclairage | Photoélectrique Automatique/Forcé Marche/Arrêt | |
Servo tournant | Structure externe | Sphérique, deux axes et deux bâtis |
Fenêtre de visualisation | Fenêtres à vue double/multiple | |
Plage de rotation | Rotation horizontale continue à 360°, pas de -35° à +90° | |
Fin de course | Pas avec fonction de limite douce, programmable | |
Mise à zéro de la position | Prend en charge le réglage des points zéro horizontaux et de pas | |
Vitesse de rotation | Vitesse horizontale de 0,01°/s à 80°/s, vitesse de tangage de 0,01°/s à 60°/s | |
Accélération | Accélération ≥ 100°/s² | |
Précision du positionnement | Mieux que 0,02° | |
Position prédéfinie | Pas moins de 255 presets | |
Analyse du chemin | Prend en charge la navigation par points prédéfinis, la numérisation de lignes, la numérisation de peau de pomme ; vitesse de numérisation réglable | |
Protection active | Double protection de filtre d'alimentation, conception redondante avec alimentation bimode AC/DC, conception de contrôle automatique de la température interne, protection contre les surtensions contre la foudre et protection contre le blocage du plateau tournant. | |
Mode conduite | Utilisant un entraînement direct par moteur couple, un démarrage et un arrêt à grande vitesse, un suivi de liaison fluide et transparent avec radar | |
Suivi | Méthode de suivi | Suivi du matériel intégré frontal ou suivi des logiciels back-end en option |
Mode de suivi | Suivi manuel et automatique, prend en charge la liaison radar | |
Commutation vidéo | Suivi de commutation vidéo numérique haute définition lumière visible/infrarouge numérique | |
Fonction de suivi | Plusieurs algorithmes de suivi intégrés, prennent en charge la détection multi-cibles, la capture automatique, la gestion d'occlusion brève, etc. | |
Analyse intelligente (facultatif) | Méthode de mise en œuvre | Module d'analyse intelligent intégré frontal ou logiciel d'analyse back-end |
Détection de comportement anormal | Prend en charge la détection d'intrusion régionale, la détection d'intrusion transfrontalière, la détection de mouvement, la détection de croisière, ainsi que la détection de flânage, la détection d'agrégation, la détection persistante et la détection de mouvement inverse | |
Reconnaissance du classement | Prend en charge la reconnaissance de classification de cibles telles que les humains, les véhicules, les drones, etc. (assistance client avec l'ensemble de données requise) | |
Adaptabilité environnementale | Température de fonctionnement | -40°C à +60°C |
Humidité | <95%HR - Humidité : | |
Protection contre les surtensions | Alimentation 4000V, signal vidéo de communication 2000V | |
Résistance aux moisissures | Répond aux exigences de GJB150.10A-2009 pour les tests de moules | |
Résistance au vent | Vitesse du vent de fonctionnement : Grade 8, vitesse du vent de sécurité : Grade 12 | |
Résistance au brouillard salin | Fonctionne normalement en test continu au brouillard salin pendant 96 heures à pH 6,5 à 7,2 | |
Taux IP | IP66 | |
autres | Mode d'utilisation | Installation fixe (type conventionnel) / Installation sur véhicule (type renforcé) |
Interface | 1 interface réseau RJ45, 1 interface d'alimentation DC24V | |
Protocole de communication | Prend en charge TCP/IP, HTTP, RTP, RTSP, PPPoE, DNS, FTP ; prend en charge les protocoles réseau tels que ONVIF 2.0, GB28181 | |
Détection des défauts | Prend en charge l'autotest à la mise sous tension, la requête d'état et le retour de code d'erreur | |
Transmission de données | Fonctions de retour d'information et de positionnement en temps réel/requête pour l'angle de champ de vision de l'objectif, le rapport de zoom, les valeurs ZOOM/FOCUS et l'angle de panoramique/inclinaison | |
Alimentation | Prend en charge les fonctions de requête/retour en temps réel et de positionnement pour les angles horizontaux et d'inclinaison | |
Consommation totale d'énergie | AC220V±20%, 50Hz | |
Poids total | Consommation d'énergie maximale ≤ 500 W, consommation d'énergie stable ≤ 150 W | |
Dimensions | ≤18kg (type renforcé ≤20kg) | |
Produits de support | Ф280mm×H430mm (type renforcé Ф280mm×H460mm) | |

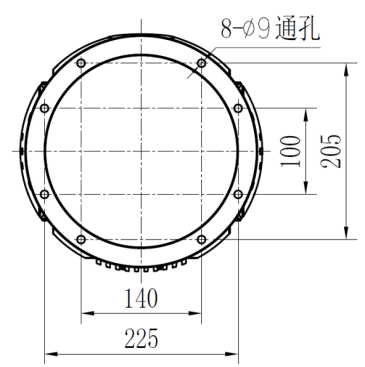

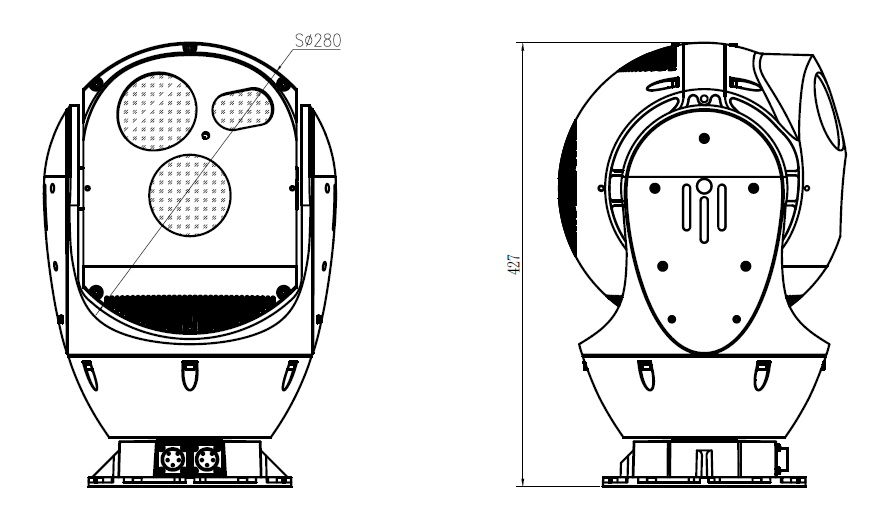

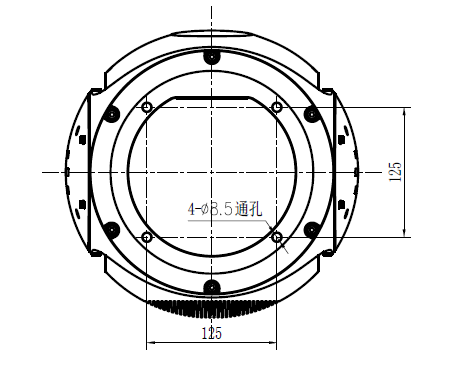

4 dimensions

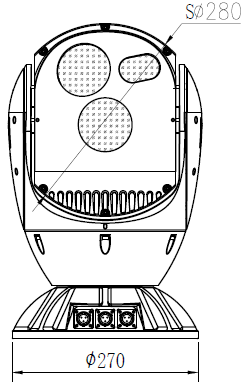

(Type ordinaire) Taille

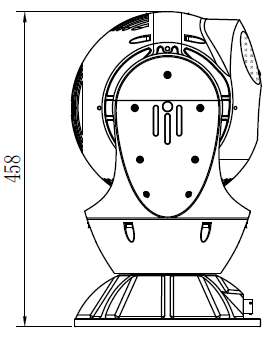

（type renforcé）Taille

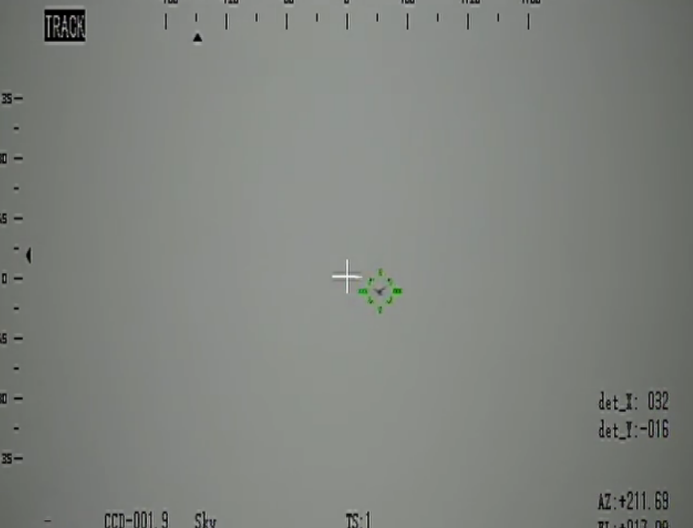

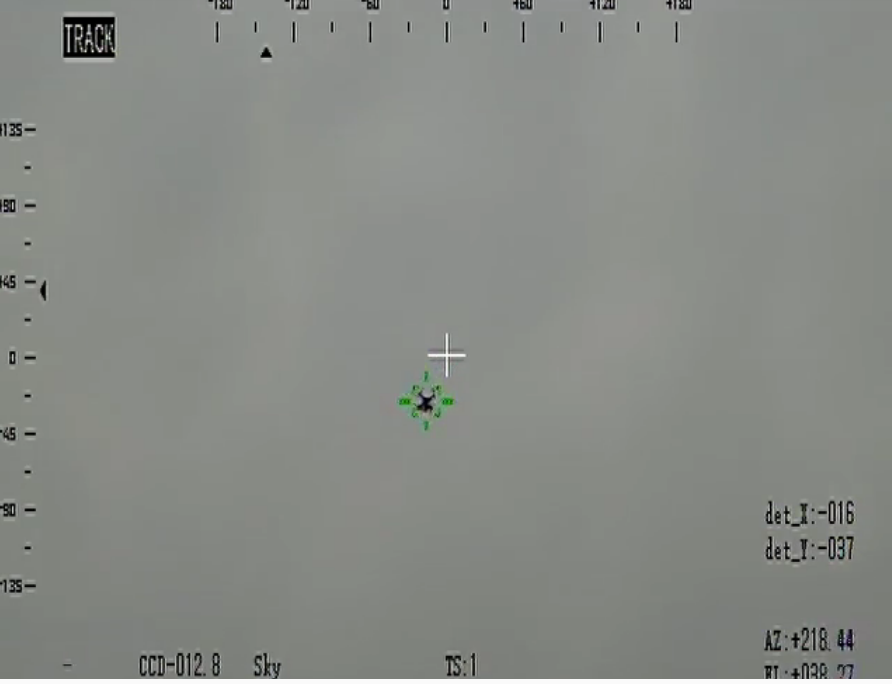

5. Cas de candidature
Principalement utilisé pour la sécurité et la défense à basse altitude dans des endroits clés tels que les bases militaires, les aéroports, les prisons, les industries nucléaires et chimiques, la défense des frontières et des côtes, les centres de conférence, les immeubles de bureaux, les champs de pétrole et les dépôts pétroliers.
Ces dernières années, les applications typiques dans les aéroports militaires et civils comprennent :
Contrer les systèmes aériens sans pilote (CUAS) :
2019 : Aéroport international de Chengdu Shuangliu, sécurité du défilé de la fête nationale
2020 : Aéroport international de Hong Kong, Aéroport international de Pékin Daxing
2021 : CUAS de défense aérienne civile à Hefei, sécurité anti-UAS pour le 100e anniversaire du PCC
2022 : Support de sécurité CUAS à basse altitude pour une unité de Pékin, opérations anti-UAS à Hong Kong BD
2023 : opérations CUAS et anti-UAS montées sur véhicule de l'Azerbaïdjan en Australie BD

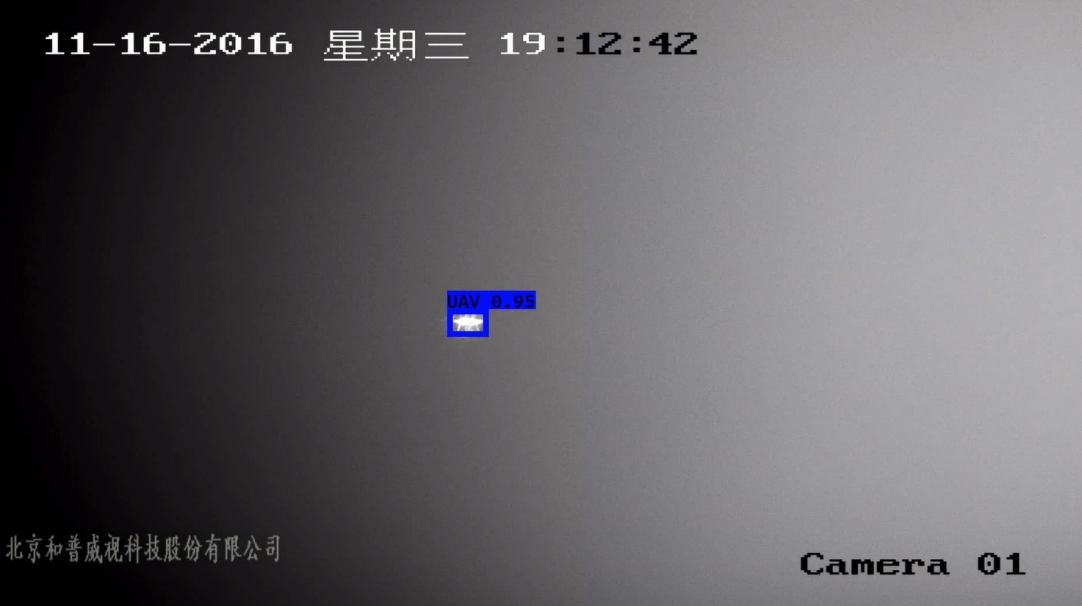

Contrôle des drones

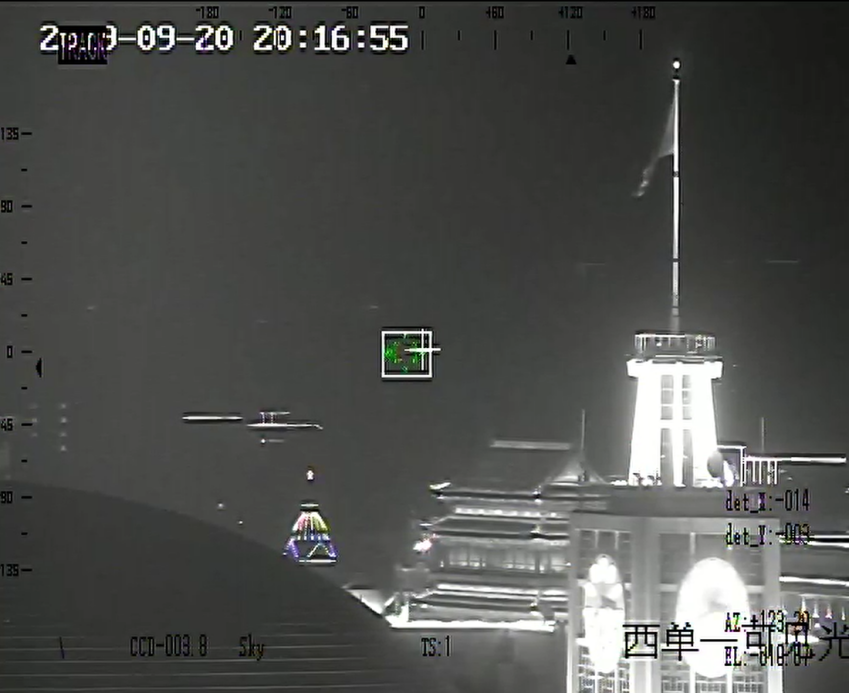

Suivi thermique
Suivi des drones à la fête nationale

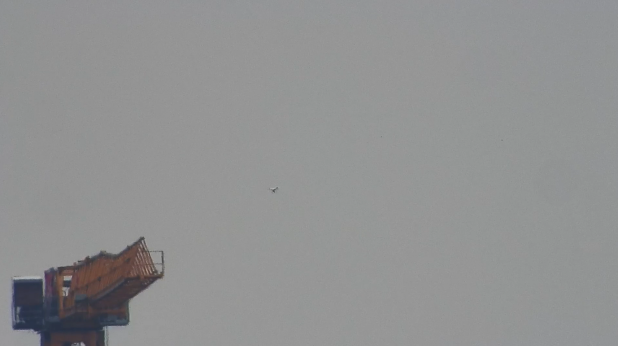

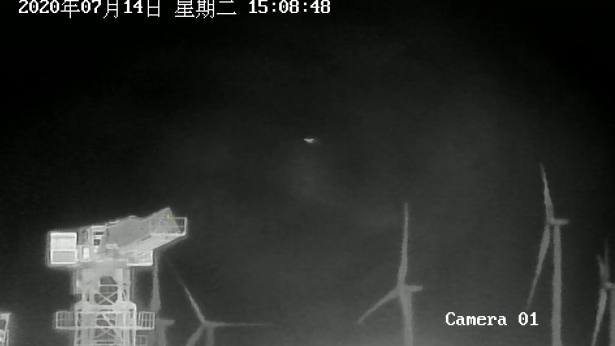

suivi d'arrière-plan complexe

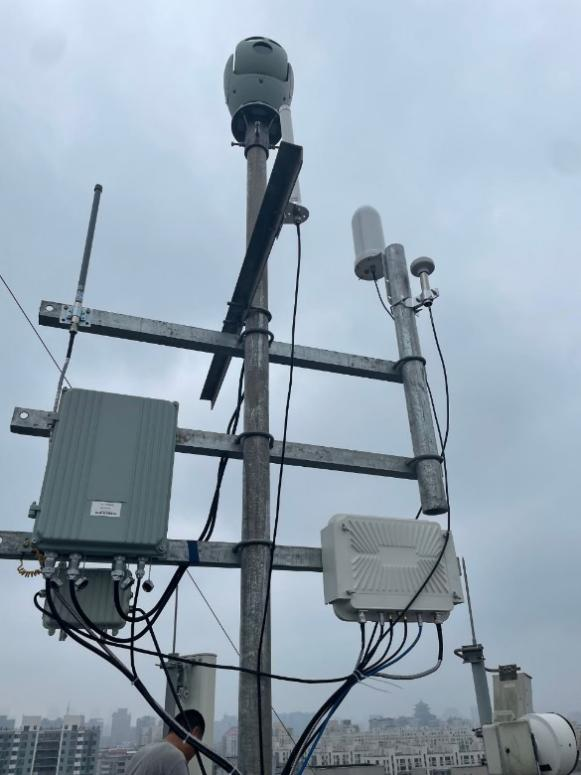

Surveillance de drones longue distance

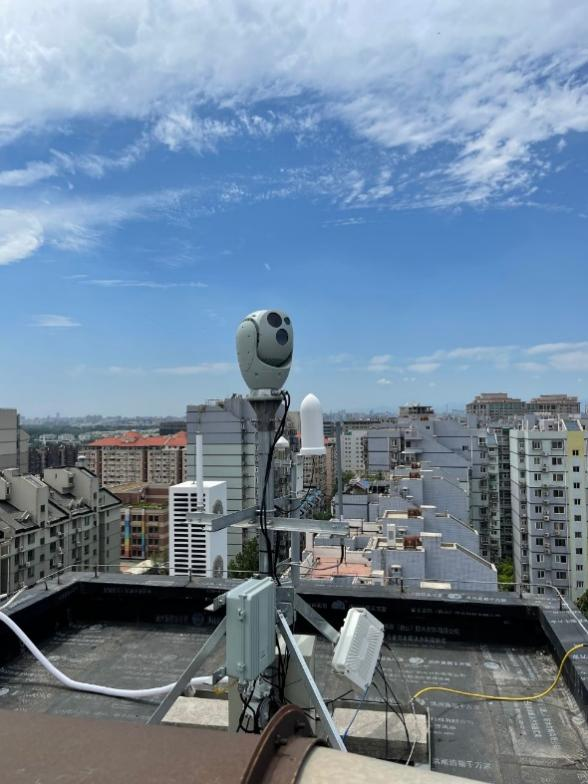

Protection de sécurité à basse altitude lors des événements de la Fête nationale
Mesures de sécurité pour la célébration du 70e anniversaire de la fondation du Parti

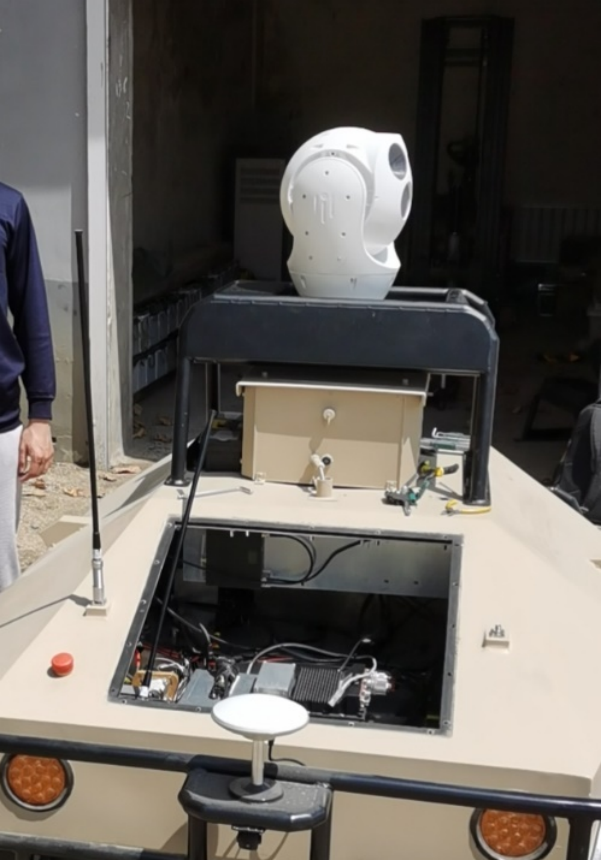

Système anti-drone monté sur véhicule à l'aéroport
Système anti-drone monté sur véhicule
5 Composition du système
